Basándonos en la información que nos aporta la ley de prevención de riesgos laborales en el sector eléctrico y el REBT, realizar un estudio de investigación para averiguar si los equipos de protección tanto personal como colectiva y las herramientas utilizadas en tu puesto de trabajo son las adecuadas y cumplen todas las normativas de seguridad para esta especialidad.
Los trabajos en tensión deberán ser realizados por trabajadores cualificados,
siguiendo un procedimiento previamente estudiado y ensayado sin tensión.
Los trabajos en lugares donde la comunicación sea difícil, por su orografía, confinamiento,
etc, deberán realizarse estando presentes, al menos, dos trabajadores con formación
en materia de primeros auxilios.
El método de trabajo empleado y los equipos y materiales utilizados
deberán asegurar la protección del trabajador frente al riesgo eléctrico, garantizando
que el trabajador no pueda contactar accidentalmente con cualquier otro elemento
a potencial distinto al suyo.
Entre los equipos y materiales de prevención de riesgos se encuentran:
• Accesorios aislantes (pantallas, cubiertas, vainas, etc.) para recubrir partes
activas o masas.
• Útiles aislantes o aislados (herramientas, pinzas, puntas de prueba, etc.).
• Pértigas aislantes.
• Dispositivos aislantes o aislados (banquetas, alfombras, plataformas de trabajo, etc.).
• Equipos de protección individual frente a riesgos eléctricos (guantes, gafas,
cascos, etc.).
Existen tres métodos seguros de trabajo en tensión:
• Método de trabajo a potencial, empleado principalmente en instalaciones y líneas de transporte de alta tensión. Este método requiere que el trabajador
manipule directamente los conductores o elementos en tensión, para lo cual se
pondrá al mismo potencial del elemento de la instalación donde trabaja y deberá
estar asegurado su aislamiento respecto a tierra y a las otras fases de la
instalación mediante elementos aislantes adecuados.
• Método de trabajo a distancia, utilizado principalmente en instalaciones de alta
tensión en la gama media de tensiones. El trabajador permanece al potencial
de tierra, bien sea en el suelo, en los apoyos de una línea aérea o en cualquier
otra estructura o plataforma. El trabajo se realiza mediante herramientas
acopladas al extremo de pértigas aislantes.
• Método de trabajo en contacto con protección aislante en las manos, utilizado
principalmente en baja tensión, aunque también se emplea en la gama baja de
alta tensión. Para poder aplicarlo es necesario que las herramientas manuales
utilizadas (alicates, destornilladores, llaves de tuercas, etc.) dispongan del
recubrimiento aislante adecuado, conforme con las normas técnicas que les
sean de aplicación
Los equipos y materiales se ajustarán a la normativa específica que les sea
de aplicación y se elegirán, de entre los diseñados para tal fin, teniendo en cuenta
las características del trabajo y de los trabajadores y la tensión de servicio. Se
utilizarán, mantendrán y revisarán siguiendo las instrucciones de su fabricante.
Los trabajadores deberán disponer de un apoyo sólido y estable, que les
permita tener las manos libres, y de una iluminación que les permita realizar su trabajo
en condiciones de visibilidad adecuadas. Los trabajadores no llevarán objetos
conductores, tales como pulseras, relojes, cadenas o cierres de cremallera metálicos
que puedan contactar accidentalmente con elementos en tensión.
La zona de trabajo deberá señalizarse y/o delimitarse adecuadamente.
Las medidas preventivas para la realización de trabajos al aire libre deberán
tener en cuenta las posibles condiciones ambientales desfavorables. Los trabajos
se prohibirán o suspenderán en caso de tormenta, lluvia o viento fuertes, nevadas, o
cualquier otra condición ambiental desfavorable que dificulte la visibilidad, o la
manipulación de las herramientas. Los trabajos en instalaciones interiores
directamente conectadas a líneas aéreas eléctricas deberán interrumpirse en caso
de tormenta.
Elementos de protección individuales (EPIS)
Equipos de Protección Individual (EPI) que ofrecen protección frente a los riesgos eléctricos (choque eléctrico) y riesgos derivados de la electricidad (acumulación de cargas electrostáticas, efectos de un arco eléctrico).
Protección de la cabeza
L Los cascos aislantes de la electricidad para su uso en instalaciones de baja tensión están pensados para ser usados en trabajos en instalaciones con una tensión de hasta 1000 V en c.a. o 1500 V en c.c. La clase eléctrica de este tipo de cascos es única, la clase 0. Además, los cascos aislantes de la electricidad han de cumplir los requisitos de la norma EN 397 o de la EN 443. En el marcado de los cascos según UNE-EN 50365:2003 ha de indicarse la clase eléctrica correspondiente además del doble triángulo.
Protección facial y ocular
Tabla 2: Normativa aplicable a EPI que ofrecen protección en ojos y cara frente a riesgos derivados de la electricidad
Los únicos protectores que ofrecen protección frente a un riesgo derivado de la electricidad son las pantallas faciales certificadas según la UNE-EN 166:2002 y que incorporan el requisito de protección contra el arco eléctrico de cortocircuito.
Los oculares de estas pantallas faciales han de tener una clase ocular de 2-1,2 o 3-1,2.
El número 8 es el símbolo de marcado que indica la solidez frente al arco eléctrico de cortocircuito.
Vestuario de protección
Tabla 3: Normativa aplicable a vestuario de protección que ofrece protección frente a riesgos derivados de la electricidad
En la Tabla 3 se recogen tres normas aplicables a tres tipos de prendas:
Falta mencionar las prendas de protección frente a los efectos producidos por la exposición de un arco eléctrico. Este tipo de EPI no ofrece protección frente a la componente eléctrica del arco eléctrico en sí, sino frente a las altas temperaturas que dicho fenómeno lleva asociadas y que pueden provocar quemaduras de diversa consideración.
En lo referente a la normativa relativa a estos EPI, actualmente está en fase de desarrollo por parte del Comité Europeo para la Normalización Electrotécnica (CENELEC) la prEN 61482-2:2007 .Trabajos en tensión ,ropa de protección contra los riesgos térmicos de un arco eléctrico. Hasta que esta norma especifica los requisitos que ha de cumplir la ropa destinada a proteger contra los riesgos térmicos derivados de un arco eléctrico entre en vigor se evalúan las prestaciones de la prenda frente al calor según la norma UNE-EN 531:1996 - Ropa de protección para trabajadores industriales expuestos al calor excluyendo ropas de bomberos y de soldadores).
Protección en manos y brazos
Tabla 4: Normativa aplicable a EPI que ofrecen protección en manos y brazos frente a riesgos eléctricos
En protección de manos y brazos existen los guantes y manoplas aislantes, según norma UNE-EN 60903:2005 y por otro lado los manguitos de material aislante para trabajos en tensión según UNE-EN 60984:1995.
En el caso de los guantes y manoplas aislantes existen seis clases eléctricas diferentes, se diferencian por factores como la longitud y espesor del guante (aumentando estos factores conforme aumenta la clase del guante), tensión de prueba y tensión soportada frente a las que son ensayados (aumentando también estos factores conforme mayor es la clase eléctrica) y tensiones máximas recomendadas de utilización.
Los guantes aislantes pueden incorporar propiedades especiales tales como resistencia al ácido (categoría designada por la letra A), al aceite (designada con la letra H), al ozono (designada con la letra Z), resistencia al ácido, aceite y al ozono (designada con la letra R) y resistencia a las muy bajas temperaturas (designada con la letra C).
Los manguitos aislantes tienen una clasificación similar a la de los guantes aislantes.
Tanto para los guantes como para los manguitos dede aparecer la clase eléctrica del EPI junto con el doble triángulo.
Calzado de uso laboral
Tabla 5: Normativa aplicable a calzado de uso laboral que ofrece protección frente a riesgos derivados de la electricidad
El calzado de uso laboral se encuentran definidos por su correspondientes normas:
Calzado conductor: El calzado conductor se caracteriza por tener un valor de resistencia eléctrica lo suficientemente bajo (R<100kΩ) para permitir la rápida disipación de las cargas electrostáticas, minimizando así la posibilidad de que se produzcan acumulaciones de carga electrostática en el usuario que puedan dar lugar a chispas, que podrían llevar a ocasionar explosiones, incendios, daños en material electrónico, etc. Debido a su bajo valor de resistencia eléctrica, el uso de calzado conductor ha de hacerse únicamente cuando se ha eliminado por completo la posibilidad de entrar en contacto con algún elemento en tensión. En el marcado del calzado, esta propiedad adicional del calzado de uso laboral se designa mediante la letra-código C.
Calzado antiestático: El calzado antiestático tiene una resistencia eléctrica algo superior a la del calzado conductor (100 kΩ < R ≤ 1000 kΩ). Esta resistencia permite la disipación de cargas electrostáticas, reduciendo así el riesgo de generación de chispas, a la vez que ofrece cierta protección contra choques eléctricos peligrosos en caso de defecto de algún aparato eléctrico durante su funcionamiento hasta voltajes de 250 V. No obstante, los usuarios de este tipo de calzado han de tomar precauciones adicionales ya que, bajo ciertas condiciones, el calzado podría ofrecer una protección inadecuada. El marcado que designa al calzado antiestático es la letra-código A, aunque el calzado de seguridad categoría S1, el calzado de protección categoría P1 y el calzado de trabajo O1 cumplen con los requisitos preceptivos para el calzado antiestático.
Calzado aislante: El calzado aislante de la electricidad está previsto para su uso en trabajos eléctricos en baja tensión. Se distinguen dos clases eléctricas dentro de este tipo de calzado: la Clase 00 para trabajos en instalaciones de hasta 500 V (c.a.) y la Clase 0 para trabajos en instalaciones de hasta 1000 V (c.a.). El calzado aislante de la electricidad ha de superar los ensayos que se definen en la norma UNE-EN 50321:2000 -Calzado aislante de la electricidad en instalaciones de baja tensión, en los cuales se especifican las tensiones y los métodos de ensayo a los que ha de someterse el calzado según su clase eléctrica. Según lo establecido en las normas UNE-EN 20345, 20346 y 20347:2005 el calzado aislante sólo puede ser de Clasificación II, es decir, sólo puede ser calzado todo-caucho o todo-polimérico. El marcado que identifica al calzado aislante es la letra código I, además del pictograma para equipos en tensión representado en la figura 1.
Calzado de alta resistencia eléctrica: El calzado de alta resistencia eléctrica es una propiedad eléctrica exclusiva del calzado para bomberos certificado según norma UNE-EN 15090:2007. El calzado para bomberos que alegue cumplimiento con esta propiedad eléctrica ha de tener una resistencia superior a 1000 MΩ
Herramientas aisladas a para trabajos de baja y media tensión.
Tipos de aislamientos para herramientas eléctricas

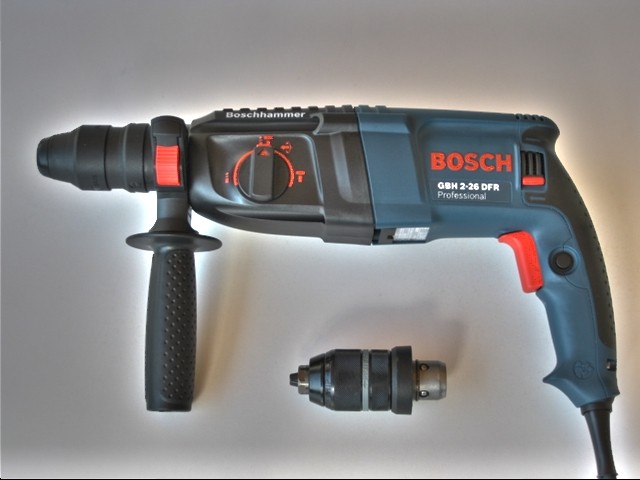

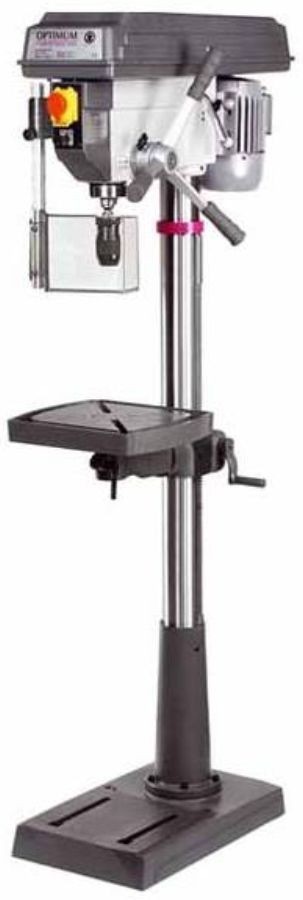

Maquinaria en el taller de Clase I:
  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

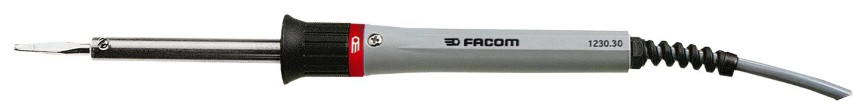

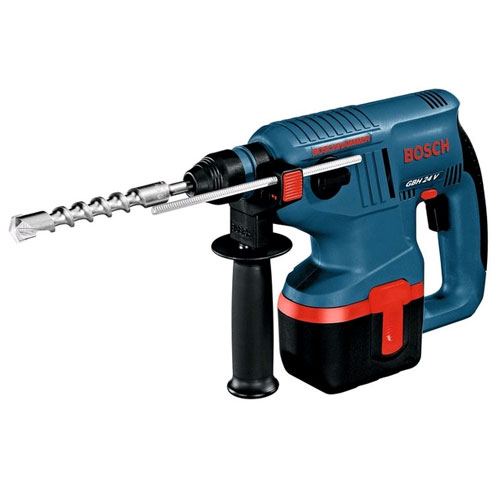

Maquinaria en el taller Clase II:

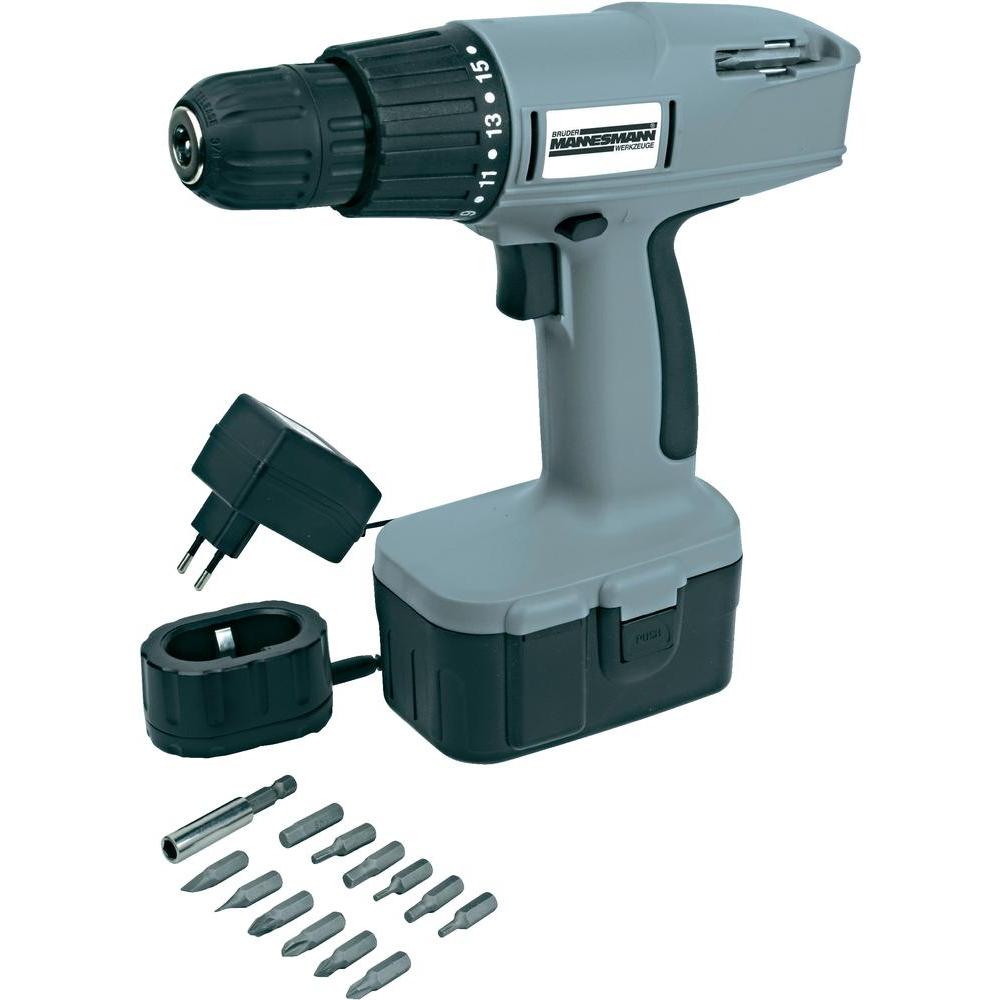

Maquinaria en el taller Clase III:

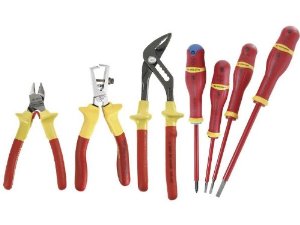

Herramientas manuales aisladas para usos de eléctricos
La norma EN60900 impone unas condiciones muy exigentes que estas herramientas deben cumplir. Para verificar que estas herramientas cumplen estas condiciones deben superar 7 ensayos de tipo:
|
En nuestro taller de electricidad se dispone de gran variedad de herramientas manuales para la instalación de baja y media tensión, las cuales cumplen con las normativas exigidas por la Comunidad Europea.
3ª Elabora un PRL así como el desarrollo de los protocolos de seguridad necesarios para una actuación basada en la instalación de un cuadro eléctrico de protección y mando en un taller de carpintería metálica.
Según lo establecido en el la Ley 31/1995 de Prevención de Riesgos laborales y su normativa de desarrollo, RD 614/2001, sobre disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente a riesgo eléctrico, RD 485/1997 de señalización de seguridad y salud en los centros de trabajo, el RD 486/1997, de seguridad y salud en los lugares de trabajo, el RD 773/1997, sobre equipos de protección individual y el RD 1215/1997, sobre utilización de los equipos de trabajo, se establecen las siguientes normas generales de prevención de riesgos para el personal que realice tareas que impliquen manipulación en instalaciones eléctricas.
Todo trabajador que manipule una instalación eléctrica en Baja Tensión deberá tener formación específica.
Antes de comenzar los trabajos, se deberá informar a los responsables del taller afectado de las operaciones a realizar, para tomar las medidas necesarias que incluyen corte de tensión programado y así poder actuar en consecuencia ante el corte de suministro.
Todo trabajo en una instalación eléctrica o en su proximidad, que conlleve un riesgo eléctrico, deberá efectuarse sin tensión.
Únicamente se realizarán con tensión las operaciones elementales (accionamiento de diferenciales, automáticos, conectar y desconectar en baja tensión en instalaciones en buen estado, etc.), los trabajos en instalaciones con tensiones de seguridad y en las mediciones y verificaciones que así lo exijan.
Las operaciones y maniobras para dejar una instalación sin tensión, deberán
ser las siguientes:
- Desconectar y asegurar que el elemento de corte quede enclavado o bloqueado mecánicamente en su posición de desconexión. Aislar de cualquier fuente de alimentación la parte de la instalación en la que se va a trabajar, mediante la apertura de los aparatos de corte más próximos a la zona de trabajo.
- Prevenir realimentaciones. Bloquear en posición de apertura cada uno de los aparatos de corte, colocando en su mando un letrero con la prohibición de maniobrar. Este cartel será de material aislante, normalizado, y llevará una zona blanca donde pueda escribirse el nombre de la persona que realiza los trabajos.
- Comprobar, mediante un verificador, la ausencia de tensión en cada una de las
partes eléctricamente separadas de la instalación (fases, neutro, ambos extremos de los fusibles o bornes, etc.).
- Poner a tierra y en cortocircuito. Esto en instalaciones de Baja tensión solo es necesario si por inducción u otras causas pueden ponerse accidentalmente en tensión.
- Delimitar y señalizar la zona de trabajo.
- No se restablecerá el servicio al finalizar los trabajos, sin comprobar que no existen personas trabajando. El cartel sólo será retirado por la persona que lo colocó y cuyo nombre debe figurar.
- Comprobar que toda máquina eléctrica portátil que se use disponga de un sistema de protección. El más usual es el doble aislamiento. Igualmente, las herramientas manuales deben ser aislantes y estar libres de grasas, aceites y otras sustancias deslizantes.
En los casos previstos en los que se realicen operaciones en las instalaciones con tensión y en las operaciones para realizar la supresión de tensión, se utilizarán los siguientes equipos de protección y medidas preventivas:
- Guantes aislantes adecuados a la tensión.
- Pantalla facial para la protección de proyección por arco eléctrico
- Casco aislante con barboquejo.
- Se realizará el trabajo sobre alfombra o banqueta aislante que asegure un apoyo estable, durante todo el tiempo que dure la actuación
- Se usarán herramientas aislantes certificadas y diseñadas específicamente para este tipo de trabajo.
- Se aislaran, en la medida de lo posible, las partes activas y los elementos metálicos de la zona de trabajo.
- Se deberá señalizar y delimitar adecuadamente la zona de trabajo.
- La ropa de trabajo no deberá llevar cremalleras ni otros elementos conductores.
- Elementos personales que fueren susceptibles a la conducción de corrientes eléctricas
Los trabajos en tensión sólo podrán ser realizados siguiendo un procedimiento en el que se garantice que el trabajador no pueda contactar directamente o indirectamente con la instalación o sufrir un arco eléctrico. Para ello se establecerán sistemáticas seguras de
trabajo con secuencias de operaciones y comprobaciones previas y uso adecuado de equipos de protección colectiva e individual.
Las instalaciones eléctricas deberán estar protegidas por un sistema automático de extinción o por extintores portátiles de agente extintor CO2 en las inmediaciones de la zona de trabajo.
Los cuadros eléctricos deberán estar señalizados adecuadamente con el pictograma de riesgo eléctrico.

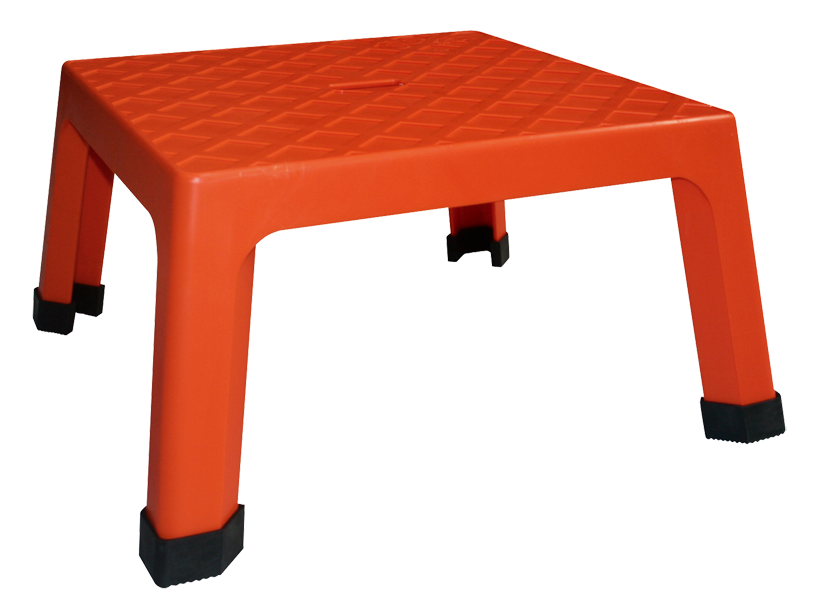

Banqueta de protección. Casco dieléctrico con pantalla
Guantes aislantes. Botas aislantes.
1 - Desactivando el Interruptor general, magnetotérmico o PIA correspondiente para dejar sin tensión la zona de trabajo.
2 - Prevenir cualquier posible realimentación
Los dispositivos utilizados para desconectar la instalación deben asegurarse contra cualquier posible reconexión. Asimismo, hay que señalizar adecuadamente la realización de trabajos en la instalación.
3 -Hay que comprobar que, efectivamente, la instalación no tiene tensión (con la ayuda de un voltímetro).
4 - Hay que cortocircuitar y poner a tierra la instalación para que, en caso de realimentación accidental, la descarga no llegue nunca al trabajador.
5 - Proteger y señalizar
Hay que proteger la zona de trabajo ante elementos posibles en tensión, y señalizarla para delimitar el lugar donde se realizan los trabajos.
